ANA ÖZELLİKLER
■ Şarj/Deşarj modları (CC, CV, CP)
Güç Aralığı: Kanal başına 10kW - 80kW
(her modül için 10kW eklenebilir)
Voltaj Aralığı: 150V
Akım Aralığı: Kanal başına 100A,
paralel bağlantıyla 800A'ya kadar
■ Rejeneratif batarya enerjisi deşarjı
%90'ın üzerinde verimlilik ile
■ Deşarj/Şarj (D/D) verimliliği: %95–97
(>%5 oranında nominal güçte)
■ Kanal başına bekleme kaybı: 2.56W
■ Yazılım aracılığıyla paralel kanal kontrolü
■ 5ms tepki süresi ile sürüş döngüsü simülasyonu
(10%'dan 90%'a geçiş)
■ Yüksek çözünürlüklü ölçüm (18 bit)
■ Şarjdan deşarja veya tam tersi geçişlerde
taşma yapmadan akım geçişi
■ Grafik destekli test verisi analizi ve istatistikler
■ Elektrik kesintisi sonrası veri kurtarma koruması
UYGULAMA ALANLARI
■ Elektrikli araç batarya modülü
■ Elektrikli scooter
■ Elektrikli bisiklet
■ UPS (Kesintisiz Güç Kaynağı)
■ Enerji depolama bataryaları
■ Elektrikli el aletleri
■ Araç aküleri
■ Kurşun-asit bataryalar
Genel Tanıtım

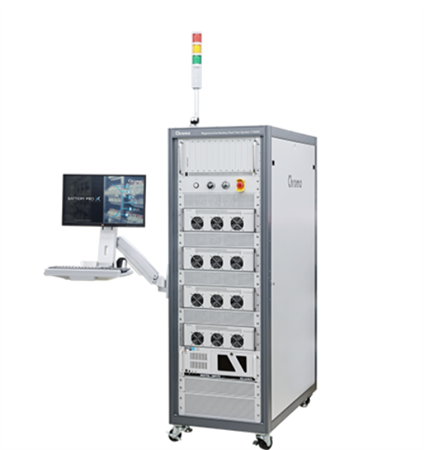

Chroma 17020C, ikincil batarya modülleri ve paketlerinin tekrarlanabilir ve güvenilir testleri için geliştirilmiş yüksek hassasiyetli bir sistemdir. Yüksek doğrulukta enerji sağlama ve ölçüm özellikleri sayesinde, giriş-çıkış kontrolleri ile kapasite, performans, üretim ve uygunluk testleri için idealdir.
Rejeneratif Deşarj Özellikleri
Chroma 17020C, batarya modüllerinden deşarj edilen enerjiyi verimli şekilde ya diğer şarj kanallarına aktarır ya da şebekeye geri besler. Bu sistem, enerji tüketimini azaltır, ısı üretimini düşürür ve çevre dostu bir çözüm sunar.
Çoklu Bağımsız Kanallar
Sistem, her biri farklı test profiline sahip birden fazla batarya modülü veya paketine özel şarj/deşarj testlerini destekler. Daha yüksek akım ihtiyacı durumunda kanallar paralel bağlanabilir. Bu, yüksek kanal sayısı ile yüksek akım testleri arasında esnek bir yapı sunar.
Esnek Programlama Fonksiyonları
Chroma’nın kullanıcı dostu Battery Pro X yazılımı ile çalışan sistem, ileri düzey programlama bilgisi gerektirmeden testlerin kolayca oluşturulmasını ve yürütülmesini sağlar.
Öne çıkan yazılım özellikleri:
Grafik destekli test profili oluşturma
Önceden tanımlı şablonlar
Gerçek zamanlı izleme
Harici cihazlarla entegrasyon
Yedek Batarya Ünitesi (BBU) / Raf Testi
Chroma 17020C, 5ms'lik hızlı tepki süresi (10%’dan 90%’a geçiş) ile hassas BBU ve BBS testlerini mümkün kılar. Bu sayede batarya yedekleme sistemleri minimum tepki gecikmesiyle doğru ve güvenilir şekilde test edilebilir.
Hızlı Tepki Süresi Performansı
-90% ile +90% arasında 10ms içinde geçiş sağlayan slew rate özelliği sayesinde, Chroma 17020C dinamik sürüş senaryolarını ve gerçek dünya güç profillerini yüksek doğrulukla simüle eder. Bu, özellikle otomotiv ve mobilite uygulamaları için idealdir.
Gelişmiş Güvenlik Özellikleri
Sistem şu güvenlik önlemleriyle donatılmıştır:
Batarya kutup kontrolü
Aşırı voltaj koruması (OVP)
Aşırı akım koruması (OCP)
Aşırı sıcaklık koruması (OTP)
VDE-4105-AE adalama (islanding) algılama
Tüm test verileri, güç kesintisi veya iletişim hatası durumunda veri kaybını önlemek için kalıcı bellekte güvenli şekilde saklanır.
Sonuç
Gelişmiş işlevsellik, hızlı tepki süresi ve kullanıcı dostu işletim yazılımı ile Chroma 17020C, kapsamlı batarya test ihtiyaçları için sağlam, verimli ve esnek bir çözüm sunar.
