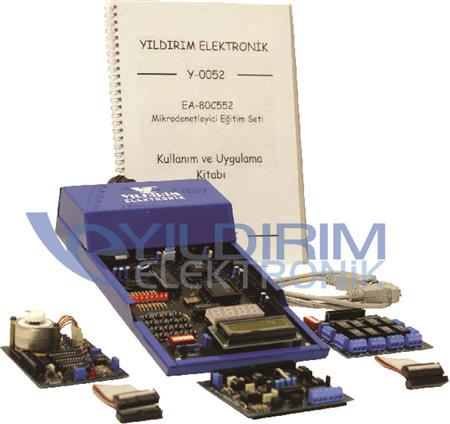

8051 MİKRODENETLEYİCİ EĞİTİM SETİ
TEKNİK ŞARTNAMESİ
1) Üretici firma TSE ya da ISO 9000 Kalite Güvence belgelerinden birisine sahip olmalıdır.
2) Programlama ve tasarım konusunda öğrencinin gereksinim duyduğu temel donanım ihtiyaçlarını karşılamalıdır. 80C51 Mikro denetleyici ile ilgili programlamayı geliştirebilmesi için temel konuları destekleyen en az 3 (üç) adet deney modülü bulunmalıdır. Ana kart üzerinde Philips P80C552 mikro denetleyicisi kullanılmalıdır.
3) Bu deney setinde kullanılacak ve denenecek yazılımlar 8051 ailesine ait herhangi bir kod çözücü ile geliştirilebilmelidir. Set ile birlikte verilecek yazılımlar SYSTRONIX firmasının verdiği RAD51 entegre geliştirme ortamı (IDE) kullanılarak hazırlanmış olmalıdır. Hazırlanan yazılımlar seri haberleşme kanalı kullanılarak Setin belleğine aktarılıp ve çalıştırılmalıdır. Set aynı zamanda NOICE debugger ile haberleşebilmeli ve bu hata ayıklama programını desteklemelidir. Bu set ile birlikte NOICE debugger ve C derleyici gibi yazılımlar kullanılarak iyi bir donanım ve yazılım geliştirme ortamı sağlamalıdır.
4) Eğitim seti ile aşağıda belirilen uygulamaların yapılabileceği en az 3 uygulama modülü verilmelidir.
• Veri Giriş/Çıkış deneyleri, LED ve DIP anahtar uygulaması
• LCD gösterge uygulaması
• ADC uygulaması
• DAC uygulaması
• Adımlı motor uygulaması
• EEPROM kullanımı uygulaması
• DC motor kontrolü uygulaması
• Zaman paylaşımlı 7 parçalı LED gösterge uygulaması
• 4x4 tuş takımı uygulaması
• Röle uygulaması
• Sıcaklık sensörü uygulaması
• Gerçek zaman saati uygulaması
• Ultrasonik ses ile mesafe ölçüm uygulaması
5) Uygulama modüllerinin teknik özellikleri aşağıda belirtilen özellikleri karşılamalıdır.
• Röle Modülü
Modül üzerinde 8 adet röle, rölelere ilave olarak ADC uygulaması için 8'li DIP anahtara bağlı ADC kanallarından seçilen herhangi birine 0-5Volt DC uygulanabilecek çok turlu değişken direnç bulunmalıdır.
• Adım Motor ve DAC Modülü
Modülde bir adet adım motoru ve sürücü devresi, kontrol edilebilir bir akım kaynağı için bir adet 8Bit DAC ve akımın sürdüğü 5mm LED bulunmalıdır. Ayrıca sıcaklık ölçümü deneyi için bir adet yarı iletken sıcaklık sensörü ile gerekli devresi bulunmalı ve çıkış ölçüm için ADC kanalına verilmelidir.
• I2C, PWM, Ultrasonik Deney Modülü
Bu deney kartı üzerinde gerçek zaman saati, EEPROMlar, Motor sürücü devresi bulunmalıdır. Kullanıcı bu kartı kullanarak gerçek zaman saati ile saat tasarımı ve I2C haberleşme protokolünü, motor sürücü devresi ile DC motor kontrolü ile yönünü ve hızını nasıl değiştireceğini öğrenebilmelidir. I2C ve Micro wire seri haberleşme protokolleri kullanılarak EEPROM entegre devrelerinin belleğine yazmayı ve okumayı görebilmedir.
6) Eğitim seti aşağıda belirtilen özelliklerde olmalıdır.
• 220V AC, Sigorta korumalı Besleme
• Mikro Denetleyici 8051 Temel set (Ana kart ve Güç ünitesi)
• Iletişim Seri RS232 haberleşme kanalı
• Adres, data ve portların bulunduğu 3 adet soket Deney Portu
• 128Kbyte Flash , 32KByte Statik , 8 Kanal 10 Bit ADC Program Belleği
• Veri Giriş Çıkışları; 8 adet Led , 8' li Dıp Anahtar , 4 adet Dısplay , 4x4 Tuş takımı
• 2X16 LCD Gösterge
7) Eğitim setinin üretici firma tarafından hazırlanmış en az 2 (iki) yıllık garanti belgesi bulunmalıdır.
8) Eğitim setinin parçaları en az 5 (Beş) yıl boyunca üretici / satıcı firma tarafından ücreti karşılığında sağlanmalıdır.
