GDS-1000B Serisi Osiloskop

Test & Ölçüm Cihazları → Osiloskop → GDS-1000B Serisi Osiloskop

Sipariş No : GW-GDS-1000B

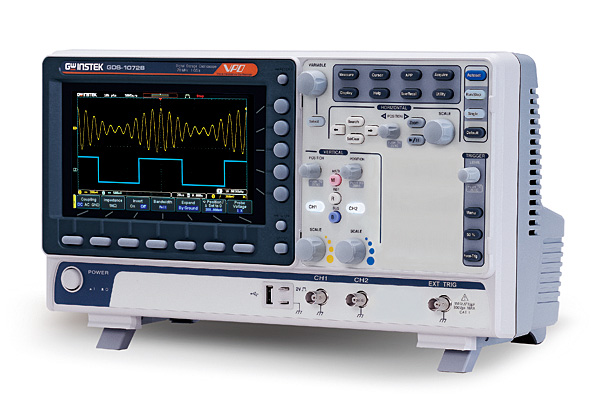

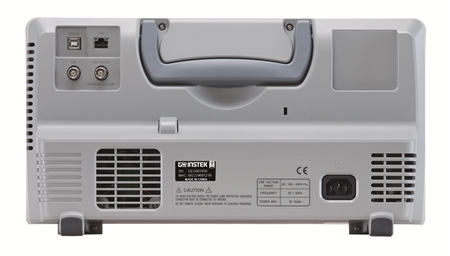

GDS-1000B Serisi Osiloskop

2 ya da 4 Kanal 50MHz, 70MHz, 100MHz, 150MHz, 200MHz Dijital Osiloskop

2 Kanal
4 Kanal
100 MHz
200 MHz
50 MHz
70 MHz
1 GSa/s
Masaüstü Tipi
200/100/70MHz bant genişliği seçimleri, 2ch giriş

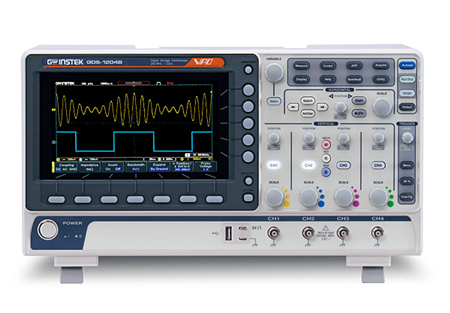

100/70/50MHz bant genişliği seçimleri, 4ch giriş
1GSa/s maksimum örnekleme oranı
Her kanal için maksimum 10M bellek derinliği
7 ”800 x 480 WVGA LCD ekran
Dalga formu performansını güçlendirmek için 256 renkli gradyan görüntüleme işlevi
I2C / SPI / UART / CAN / LIN seri veri yolu tetikleme ve kod çözme fonksiyonları
1Mpts FFT frekans alanı sinyal ekranı
Yatay zaman, dikey voltaj ve tetikleme için Zero Key işlevi
Kompakt ve yenilikçi dış tasarım
Model/Opsiyon Seçim Tablosu
Ürün Kodu:
GW-GDS-1054B
Ürün Açıklaması:
50MHz 4 Kanal Dijital Osiloskop
Ürün Tipi:
Model
Ürün Kodu:
GW-GDS-1072B
Ürün Açıklaması:
70MHz 2 Kanal Dijital Osiloskop
Ürün Tipi:
Model
Ürün Kodu:
GW-GDS-1074B
Ürün Açıklaması:
70MHz 4 Kanal Dijital Osiloskop
Ürün Tipi:
Model
Ürün Kodu:
GW-GDS-1102B
Ürün Açıklaması:
100MHz 2 Kanal Dijital Osiloskop
Ürün Tipi:
Model
Ürün Kodu:

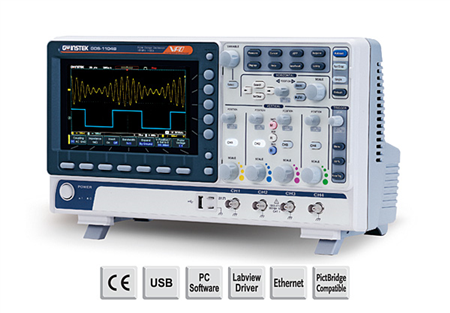

GW-GDS-1104B
Ürün Açıklaması:
100MHz 4 Kanal Dijital Osiloskop
Ürün Tipi:
Model
Ürün Kodu:

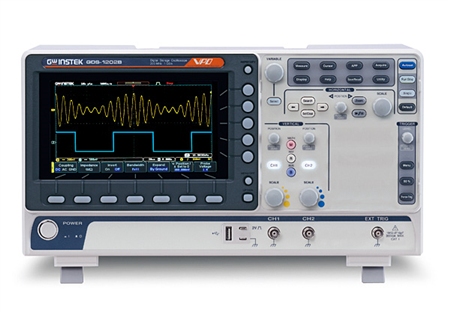

GW-GDS-1202B
Ürün Açıklaması:
200MHz 2 Kanal Dijital Osiloskop
Ürün Tipi:
Model
Ürün Kodu:
GW-GDB-03
Ürün Açıklaması:
Demo Board
Ürün Tipi:
Opsiyon-HW
Ürün Kodu Ürün Açıklaması Ürün Tipi
GW-GDS-1054B 50MHz 4 Kanal Dijital Osiloskop Model
GW-GDS-1072B 70MHz 2 Kanal Dijital Osiloskop Model
GW-GDS-1074B 70MHz 4 Kanal Dijital Osiloskop Model
GW-GDS-1102B 100MHz 2 Kanal Dijital Osiloskop Model
GW-GDS-1104B 100MHz 4 Kanal Dijital Osiloskop Model
GW-GDS-1202B 200MHz 2 Kanal Dijital Osiloskop Model
GW-GDB-03 Demo Board Opsiyon-HW

Teknik Şartname

  1. En az 2 kanala ve ext. Trigger girişine sahip olmalıdır.
  2. Bant genişliği en az 100MHz olmalıdır.
  3. Cihazın yükselme zamanı en fazla 3,5ns (nano saniye) olmalıdır.
  4. Cihaz Vdc , Vpp , Vp+ , Vp- gibi gerilim ölçümlerini, zaman ölçümlerini ve gecikme ölçümlerini yapabilmelidir.
  5. En az 6 dijit çözünürlükte sayıcı içermelidir.
  6. Gerçek zamanlı örnekleme oranı en az 1GSa/s olmalıdır.
  7. Her kanal için en az 10M points kayıt uzunluğuna sahip olmalıdır.
  8. Maksimum giriş gerilimi 300Vrms olmalıdır.
  9. En az 36 otomatik ölçüm modu ve FFT özelliği olmalıdır.
  10. 1Mpts hafızaya sahip FFT frekans alanı sinyal ekranına sahip olmalıdır.
  11. Cihaz, I²C / SPI / UART / CAN / LIN Seri Veri Yolu Tetikleme ve Kod Çözme İşlevlerine sahip olmalıdır.
  12. Edge, pulse width, video, pulse runt, rise&fall, timeout, alternate, event-delay gibi özel tetikleme özelliklerine sahip olmalıdır.
  13. Yatay Zaman, Dikey Gerilim ve Tetikleme modları için Sıfır Tuş Fonksiyonu olmalıdır.
  14. En az 2 adet USB portu olmalıdır.
  15. En az 7” 800x480 WGA renkli LCD ekrana sahip olmalıdır.
  16. Dalga biçimi görünümünü netleştirmek ve güçlendirmek için 256 renkli gradyan görüntüleme işlevi olmalıdır.
  17. Cihaz, kullanıcıya farklı dil seçenekleri sunabilmelidir
  18. Cihaz ile birlikte kullanım kitabı, güç kablosu, 2 adet pasif prop verilmelidir.
  19. Cihaz, mm olarak 380x208x127,3 boyutlarına sahip olmalıdır.
  20. Cihaz, maksimum 2,8kg ağırlığına sahip olmalıdır.

Videolar

Ek Dosyalar (Katalog-Broşür-Manual)

GW GDS-1000B Serisi Datasheet.pdf
GW GDS-1000B User Manual.pdf
