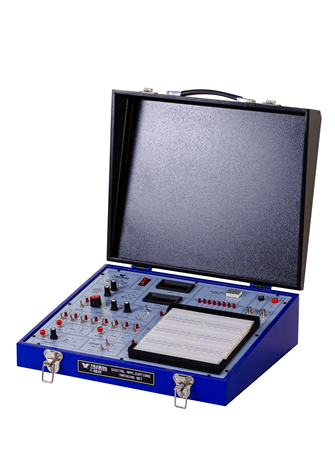

Dijital Uygulamalar Eğitim Seti
Teknik Şartnamesi
• Eğitim seti üzerinde bulunan elemanlar panel üzerine yerleştirilmiş ve görülebilir yapıda olmalıdır.
• Eğitim seti 220V AC / 50 hz ile çalışabilecek özellikte olmalıdır.
• Eğitim seti; yatay ve dikey olarak saklanabilecek yapıya uygun olmalıdır.
• Eğitim seti, dijital uygulama modülleri kullanılabilecek yapıda tasarlanmış olmalıdır.
• Eğitim seti üzeri, yalıtkan panelli ve devre şemalı olmalıdır.
• Eğitim seti panosu üzerindeki birimlerin Giriş/Çıkış uçları standart 2mm soketlerle yapılmış olmalıdır.
• Eğitim seti; darbelere vb. etkilere karşı dayanabilecek özellikte kapaklı ve metal olmalıdır.
• Eğitim seti üzerinde en az aşağıdaki özelliklerle ve adetlerde giriş-çıkış birimlerini içermelidir. Söz konusu birimlerin breadboard ile bağlantıları 2mm-1mm fişli kablolarla yapılabilmelidir.
1 Adet ışıklı On/Off,
2x6 pozisyonlu Rotary Anahtar,
1 Adet DC Ayarlı Simetrik Güç Kaynağı -18V—0—18V / 1A
1 Adet DC Sabit Simetrik Güç Kaynağı -5V—0—5V/0.5A
2 Adet Voltmetre, ölçüm aralığı 0-99.9V,
1 Adet Fonksiyon Jeneratörü sinüs, üçgen, kare(TTL) dalga üretebilmelidir. (En az; genlik 0-10VPP, frekans aralığı 1hz-100Khz),
1 Adet Negatif ve Pozitif TTL darbe üreteci,
1 Adet Negatif ve Pozitif Tek Atımlı TTL darbe üreteci,
1 Adet Set, Reset, Preset için TTL darbe üreteci,
1 Adet 8 Bit Binary Anahtar,
1 Adet 8 Bit Led Lojik Gösterge,
1 Adet 2x7 parçalı display / decoder,
2 adet 1mm - 2mm - 4mm soket çevrim adaptörü,
2 adet 1mm - 2mm - BNC soket çevrim adaptörü ,
1 Adet modül yuvasına uyumlu, 2800 delikli breadboard
• Eğitim setine üretici tarafından verilmiş olan ürün kodu, cihaz üzerinde görünür şekilde yazılmalıdır.
• Eğitim seti; darbelere vb. etkilere karşı dayanabilecek özellikte kapaklı ve metal olmalıdır.
• Eğitim seti; kullanılacağı zaman üst kapağı setten ayrılabilir özellikte olmalıdır.
• Cihazla birlikte en az 1 adet 1.8 metre IEC güç kablosu ve 24 adet 2mm bağlantı kablosu verilmelidir.
• Teklif verecek firmanın TSE’den alınmış hizmet yeterlilik belgesi bulunmalıdır.
• Üretici firma TSE yada ISO9000 Kalite Güvence Belgelerinden herhangi birine sahip olmalıdır.
• Eğitim setinin üretici firma tarafından hazırlanmış en az 2 ( iki) yıllık garanti belgesi bulunmalıdır.
• Önerilecek cihazı tanıtan, bu şartnamede yazılmış olan bütün teknik özelliklere sahip olduğunu ifade eden, en az bir adet resmin bulunduğu katalog sunulmalıdır.
