Fiber Optik Haberleşme Eğitim Seti

Teknik Eğitim Seti → Haberleşme Laboratuvarı → Fiber Optik Haberleşme Eğitim Seti

Sipariş No : Y-0048

Fiber Optik Haberleşme Eğitim Seti

Fiber Optik Haberleşme Uygulamaları

Katalog Teknik Şartname

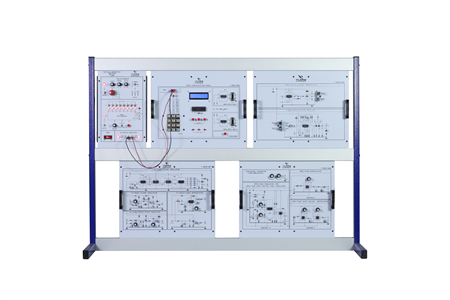

Fiber Optik Haberleşme Eğitim Seti temel fiber optik modülasyon ve demodülasyon uygulamaların yapılabilmesi amacıyla tasarlanmış Ana Ünite ve 9 adet Uygulama Modülünden oluşmaktadır. Ana ünite üzerinde sabit DC Güç Kaynakları, Fonksiyon Üreteci ve Seri Data Jeneratörü bulunmaktadır.

Sette tüm ara bağlantılar için 2mm soket ve farklı renklerde 2mm fişli kablolar kullanılmıştır.

Setle birlikte verilen Deney Kitabı içerisinde Konu Teorisi, Uygulama Alanları, Eleman tanımları, devre şemaları ve grafiklerle desteklenmiş “Hazırlık Bilgileri”, ayrıntılı olarak anlatılan “Deneyin Yapılışı”, deneyle ilgili soruların ve deney sonuçlarının verildiği “Sonuçlar” bölümleri bulunmaktadır.

Sistem Sunumu :

Ana Ünite : 1 Adet
Güç Kablosu : IEC, 2m
Uygulama Modülleri : 1 Set (9 Adet)
Bağlantı Kabloları : 24 adet
820nm F.O.Kablo : 1 Adet
660nm F.O Kablo : 1 Adet
Bilgisayar Bağlantı Kablosu : 1 Adet
Program CD si : 1 Adet
Deney Kitabı : 1 Adet
Masa Üstü Modül Rayı : 1 Adet

Uygulama Modülleri :

Y-0048-001 Fiber Optik Analog Haberleşme Modülü
Y-0048-002 Fiber Optik Dijital Haberleşme Modülü
Y-0048-003 Hat Kodlayicilar Modülü
Y-0048-004 Alternate Mark Inversion (AMI) Modülü
Y-0048-005 Data Haberleşme Modülü
Y-0048-006 Continuous Variable Slope Delta (CVSD) Modülü
Y-0048-007 Ses-Resim Sinyal Üreteci Modülü
Y-0048-008 AM & ASK Modülasyon ve Demodülasyon Modülü
Y-0048-009 FM & FSK Modülasyon Demodülasyon Modülü

Teknik Şartname

Fiber Optik Haberleşme Eğitim Seti
Teknik Şartnamesi

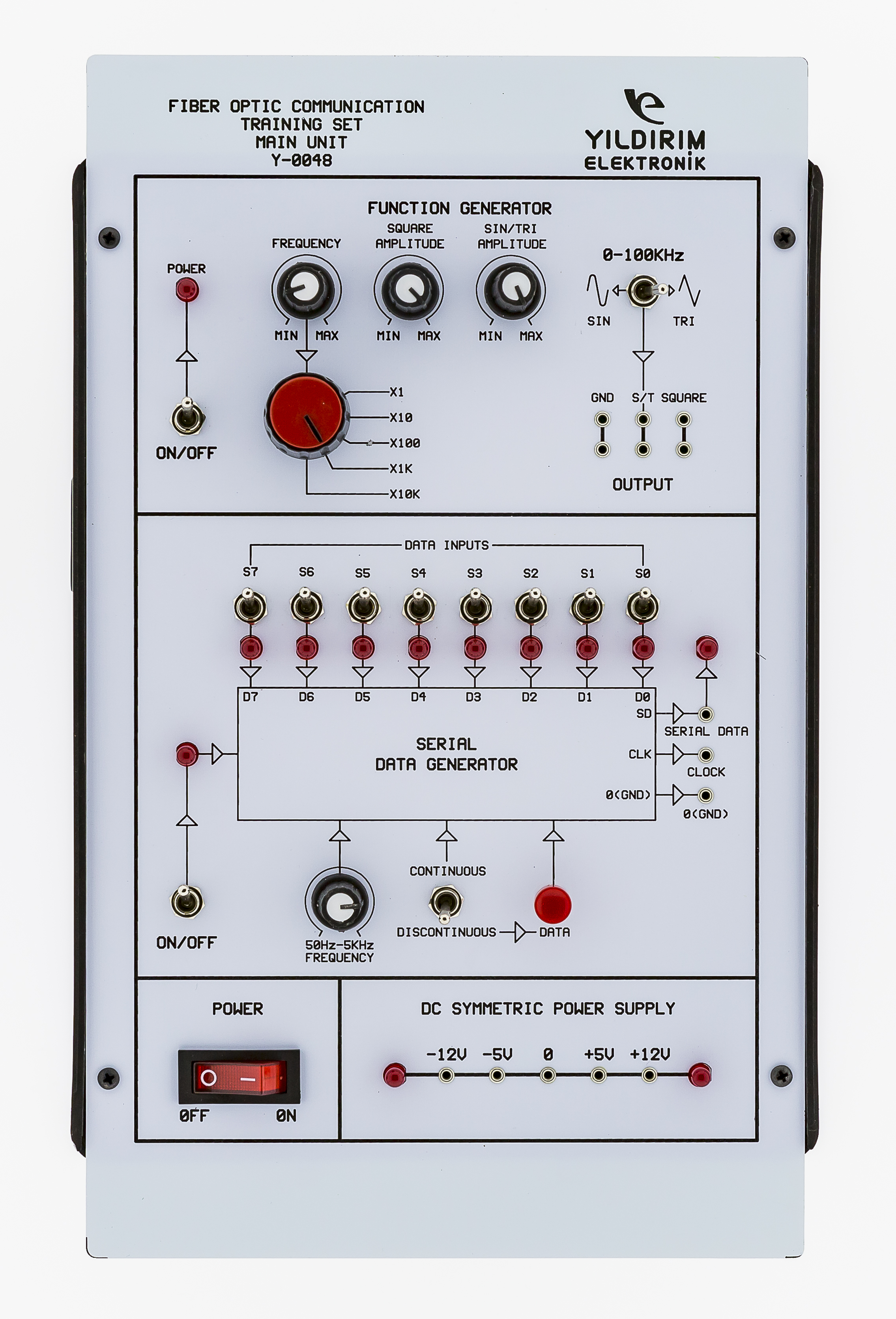

Eğitim Seti Ana Ünitesi

• Besleme gerilimi 220V 50/60Hz (±10%) olmalıdır.
• Eğitim seti kolay değiştirilebilir sigorta korumasına ve ışıklı açma kapama anahtarına sahip olmalıdır.
• En az bir adet ± 12V, 1A kısa devre korumalı sabit simetrik DC güç kaynağına sahip olmalıdır.
• En az bir adet ± 5V, 1A kısa devre korumalı sabit simetrik DC güç kaynağına sahip olmalıdır.
• En az bir adet 8 bit data üreten TTL jeneratör içermelidir. TTL clock sinyali en az 50Hz-5KHz arasında ayarlanabilir yapıda olmalıdır.
• En az bir adet sinyal üretecine sahip olmalıdır. Üreteç en az 1Hz-100KHz aralığında ayarlanabilir frekans çıkışına ve en az 0-10Vpp aralığında ayarlanabilir genlik çıkışına sahip sinüs ve üçgen, en az 0-5Vpp aralığında ayarlanabilir genlik çıkışına sahip kare işaret üretebilmelidir. Tüm üreteçler elektronik korumaya sahip olmalıdır.
• Eğitim seti ana ünitesinde yer alan güç kaynakları ve sinyal üreteçlerinin toprak bağlantıları birbirinden bağımsız olmalıdır.
• Eğitim seti ana ünitesi üzerinde yer alan güç kaynakları ve sinyal üreteçlerinin, uygulama modülleri ile bağlantıları fişli kablolar ile yapılabilmelidir. Tüm çıkışlar standart 2mm soketler ile panel üzerine taşınmış olmalıdır. Uygulama platformunda kullanıma uygun ölçülerde olmalıdır.

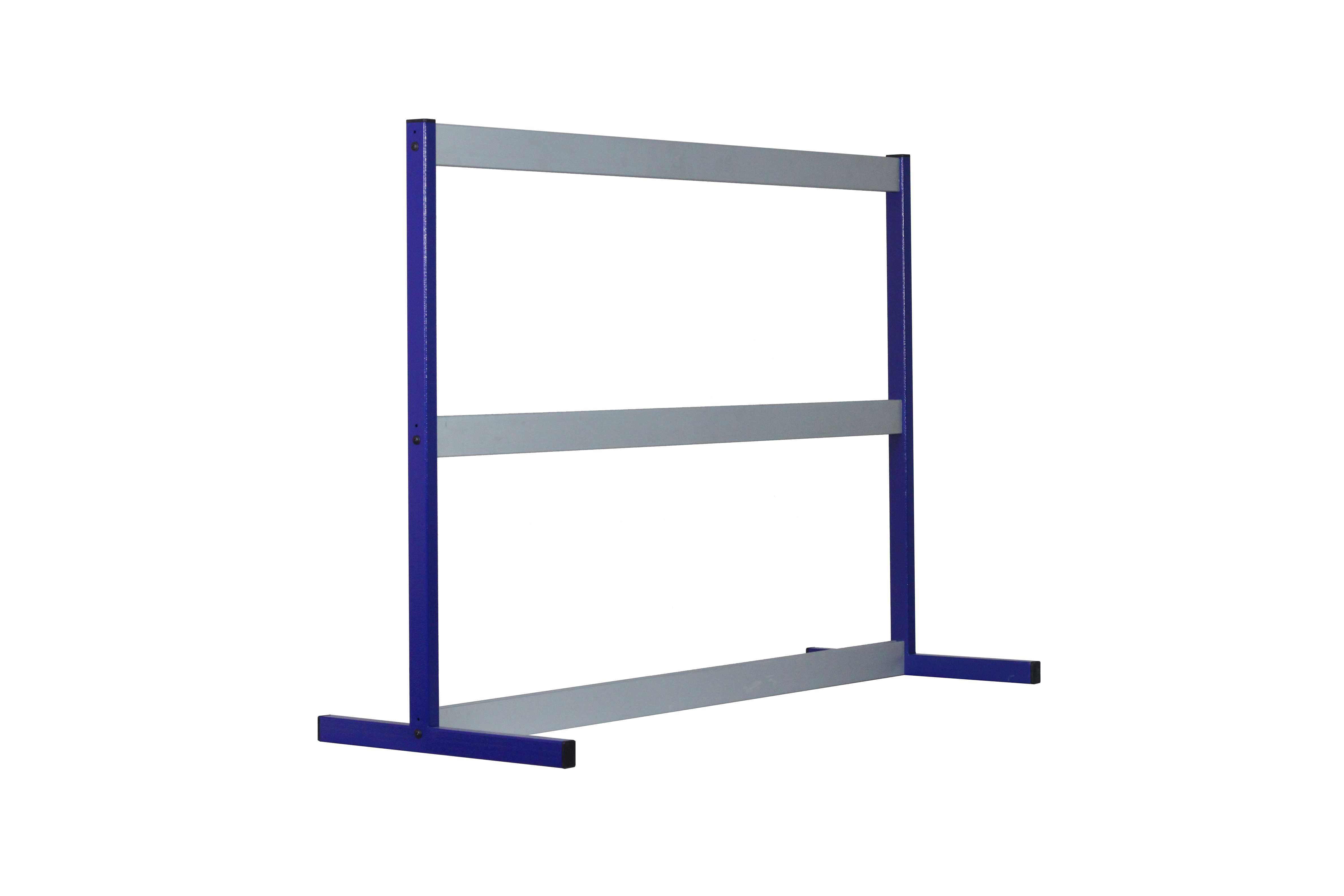

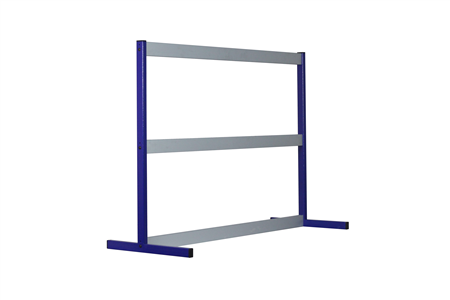

Uygulama Platformu

• Eğitim seti ana ünitesi ile uygulama modüllerinin bağlantılarının gerçekleştirilebileceği, masa üstü kullanıma uygun yapıda uygulama platformuna sahip olmalıdır.
• Platform en az 2 sıra modül taşıma rayına sahip olmalıdır. İlgili uygulama modülü, herhangi bir mekanik bağlantıya gerek kalmadan kolaylıkla raylara takılıp-çıkarılabilmelidir.

Kablo Seti

• Eğitim seti ana ünitesi ile uygulama modüllerinin bağlantılarının gerçekleştirilebileceği, en az 4 farklı renkte ve toplamda en az 24 adet olacak şekilde her iki ucu 2mm fişli bağlantı kablolarına sahip olmalıdır. Uygulamaların yapılabilmesi için set ile birlikte en az bir adet 820nm F.O.Kablo, en az 1 adet 660nm F.O Kablo, en az bir adet Bilgisayar Bağlantı Kablosu, en az bir adet Program CD si sunulmalıdır.

Uygulama Kitabı

• Eğitim seti beraberinde; uygulama konularına ilişkin detaylı teorik bilgileri, uygulama modüllerinde gerçekleştirilecek olan deneylere ilişkin ön bilgileri, bağlantı şemalarını ve deney sonuçlarını osiloskop ekran görüntüleri ile birlikte içerecek yapıda detaylı uygulama kitabına sahip olmalıdır. Kitap, Türkçe ve İngilizce dillerinde basılı ve CD halinde teslim edilmelidir.

UYGULAMA MODÜLLERİ

Tüm uygulama modülleri, uygulama platformunda kullanıma uygun ölçülerde olmalıdır. Deneyler için gerekli besleme uçları ve sinyal izleme uçları standart 2mm soketlerle gerçekleştirilmelidir. Panel üzerinde devre şemaları bulunmalıdır. Modül üzerinde yer alan devre elemanları kullanıcı tarafından görülebilmeli ve entegreler soketli yapıda olmalıdır. En az aşağıda belirtilen deneylerin gerçekleştirilebileceği uygulama modüllerini içermelidir;

Fiber Optik Analog Haberleşme Modülü

• Fiber Optik Analog Vericinin incelenmesi
• Fiber Optik Analog Alıcının incelenmesi
• 660nm ve 820nm fiber optik kablo bağlantılarına uygun olmalıdır
• Veri Hızı en az 1 Mbps ve Band Aralığı en az 1MHz olmalıdır

Fiber Optik Dijital Haberleşme Modülü

• Fiber Optik Dijital Vericinin incelenmesi
• Fiber Optik Dijital Alıcının incelenmesi
• 660nm ve 820nm fiber optik kablo bağlantılarına uygun olmalıdır
• Veri Hızı en az 1 Mbps ve Band Aralığı en az 1MHz olmalıdır

Hat Kodlayicilar Modülü

• Manchester kodlayici ve kod çözücünün incelenmesi
• RZ kodlayici ve kod çözücünün incelenmesi
• Bipolar RZ (BIP-RZ) kodlayıcı ve kod çözücünün incelenmesi
• Bipolar NRZ (BIP-NRZ) kodlayici ve kod çözücünün incelenmesi

Alternate Mark Inversion (AMI) Modülü

• AMI kodlayicinın incelenmesi
• AMI kod çözücünün incelenmesi

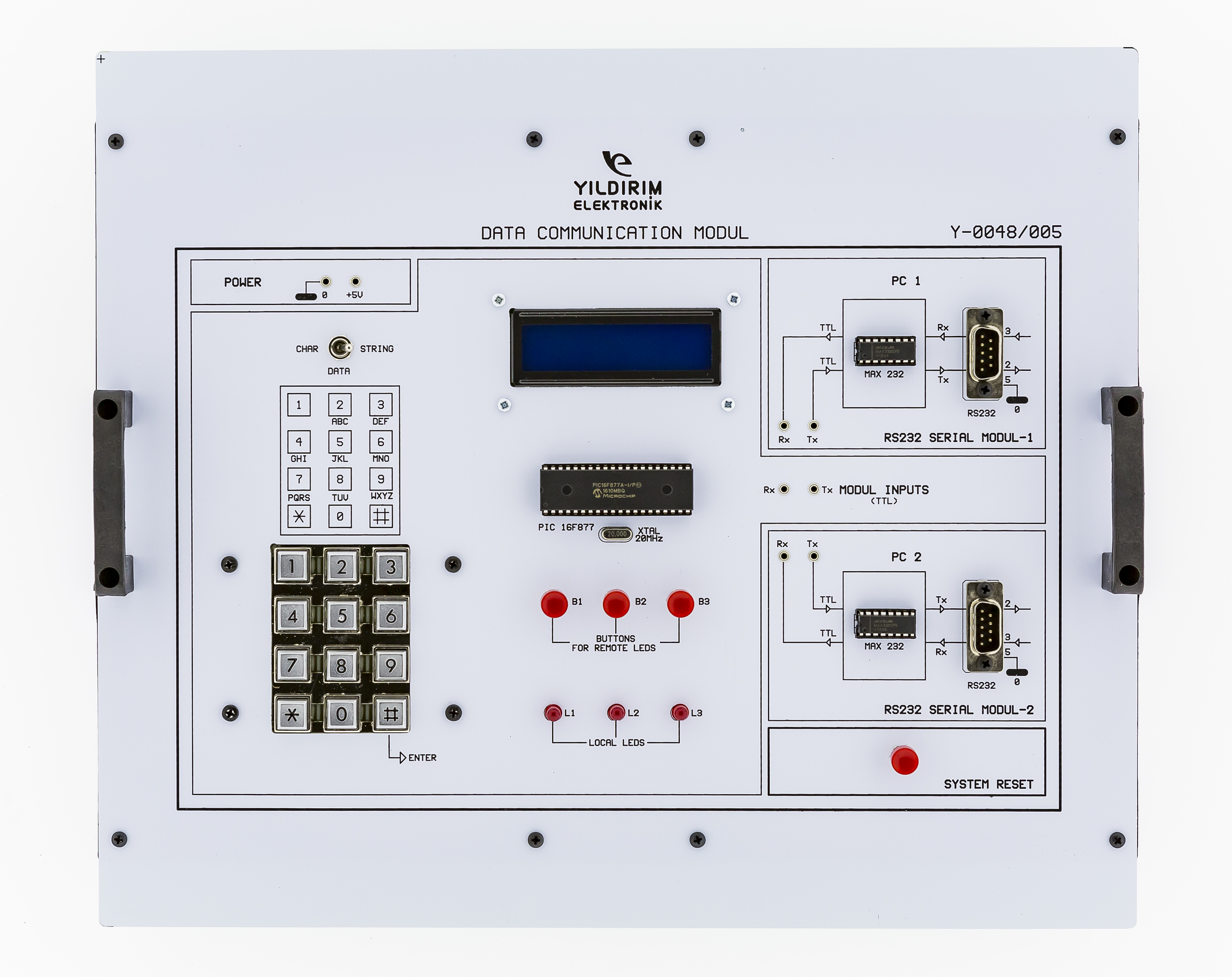

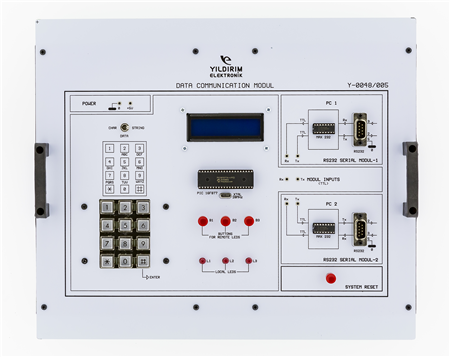

Data Haberleşme Modülü

• Modülden PC ye data haberleşmenin incelenmesi
• PC den modüle data haberleşmenin incelenmesi
• Terminalden PC ye fiber optik kablo ile iletişimin incelenmesi
• Tek karakter ya da çoklu karakter gönderimi
• RS232 arabirimi ile 660nm ve 820nm fiber optik kablo bağlantısı
• Mobil klavye ve LCD ekran

Continuous Variable Slope Delta (CVSD) Modülü

• CVSD kodlayicinın incelenmesi
• CVSD kod çözücünün incelenmesi

Ses-Resim Sinyal Üreteci Modülü

• TV-Ses ve Resim sinyal üretecinin incelenmesi
• FM sinyal üretecinin incelenmesi
• TV Resim-Ses mikser modülatörünün incelenmesi
• TV Video Audio demodülatörünün incelenmesi

AM & ASK Modülasyon ve Demodülasyon Modülü

• Genlik Modülasyonunun incelenmesi
• Genlik Demodülasyonunun incelenmesi
• Genlik Modülasyonlu bilginin fiber optik sistemle iletilmesinin incelenmesi
• Genlik kaydırmalı anahtarlama modülasyonunun incelenmesi
• ASK Demodülasyonunun incelenmesi
• ASK Modülasyonlu bilginin fiber optik sistemle iletilmesinin incelenmesi

FM & FSK Modülasyon ve Demodülasyon Modülü

• Frekans Modülasyonunun incelenmesi
• VCO ile yapılan Frekans Modülasyonunun incelenmesi
• PLL Faz Kilitlemeli çevrimin incelenmesi
• Frekans Demodülasyonunun incelenmesi
• Frekans Modülasyonlu bilginin fiber optik sistemle iletilmesinin incelenmesi
• Frekans kaydırmalı anahtarlama modülasyonunun incelenmesi
• Frekans kaydırmalı anahtarlama demodülasyonunun incelenmesi
• FSK Modülasyonlu bilginin fiber optik sistemle iletilmesinin incelenmesi
