Sipariş No : Y-0028C

Y-0028C

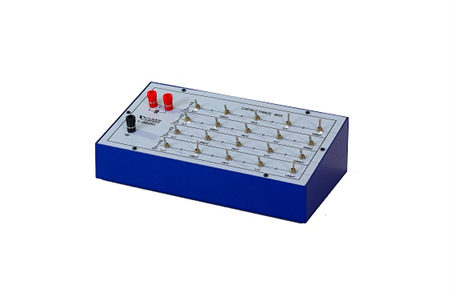

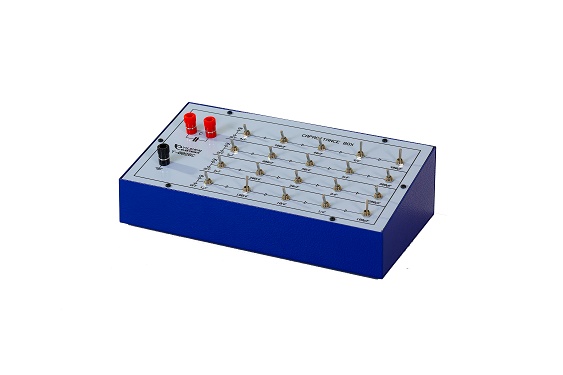

Kondansatör Kutusu



Sistemde yüksek sıcaklık kararlılığı olan polystyrene ve polypropylene kapasitörler kullanılmıştır. Toplam kapasite sonsuz dönüşe sahip olan 5 adet rotary anahtarla ayarlanır. Izoleli 4mm çıkış terminalleri, sistem kutusu ve ön panel  topraklamalıdır.

Teknik Şartname

CAPACITANCE BOX

Polystyrene and polypropylene capacities should be used in the box. These capacities should have high stability. The total capacitance should be adjusted via rotary switch and each switch should have 10 status. 5 different switches should be used on the box. The box should have 4 mm solated output sockets, metal case and should be grounded front panel.

TECHNICAL SPECIFICATIONS
Capacitance Measurement Range    :    100 pF ... 10 µF 400V DC - 280V AC
Accuracy            :    ± 5 %
Size                :     Min. 280 x 175 x 85 – 115mm
Weight                :    max. 2.50 Kg
Rotary switch            :    Min. 5 pieces with 10 status

APPLICATION LIMITS
X 100 pF        :    100 pF     – 900 pF
X 1 nF            :    1 nF     – 9 nF
X 10 nF            :    10 nF     – 90 nF
X 100 nF        :    100 mF     – 900 nF
X 1 µF            :    1 µF     – 9 µF
