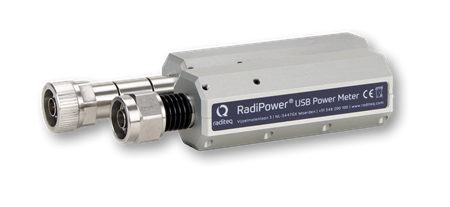

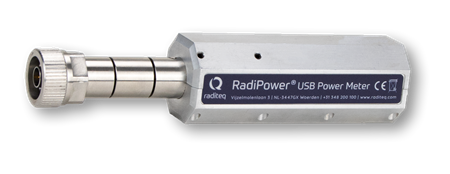

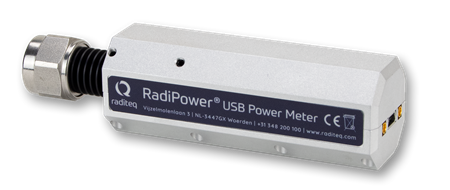

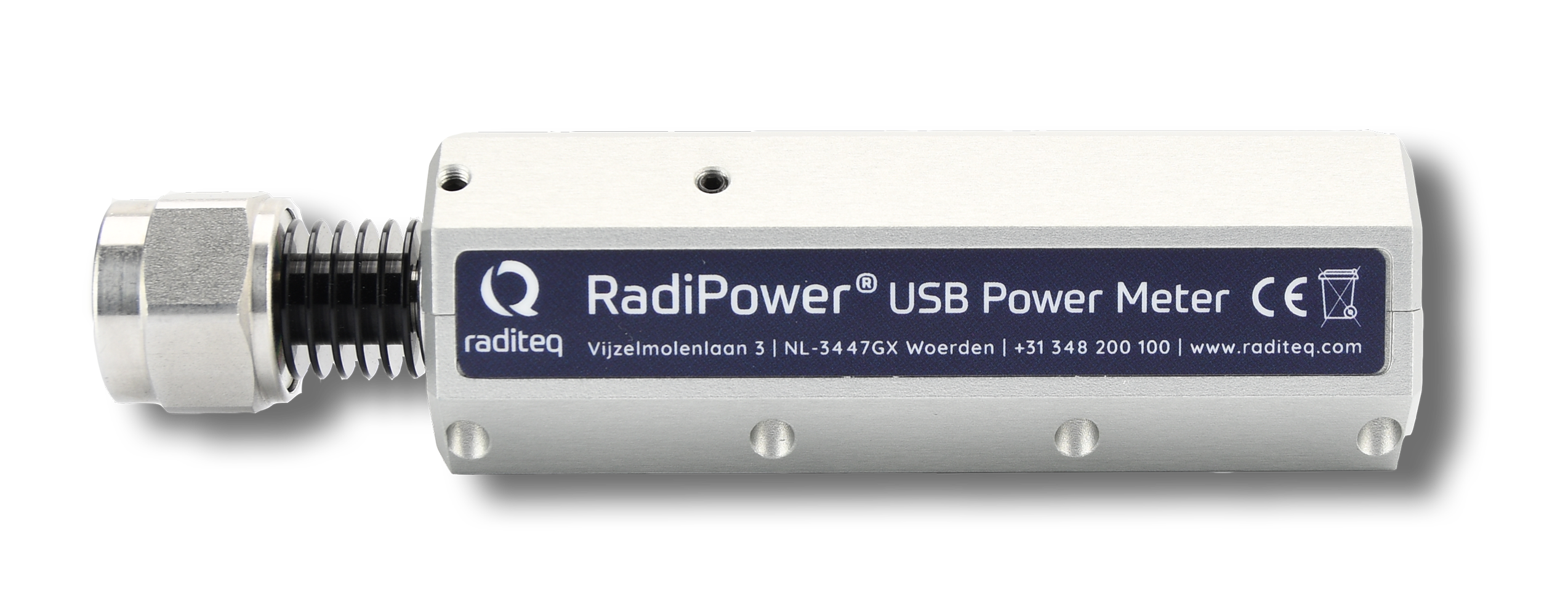

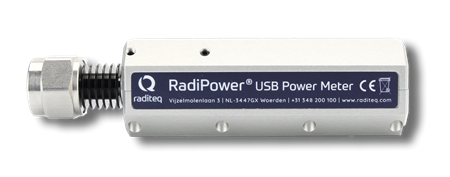

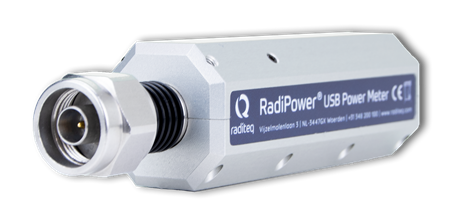

RadiPower

RadiPower, EMC testleri sırasında CW güç ölçümleri için tasarlanmış bir RF güç ölçüm kafasıdır. 4 kHz ile 18 GHz arasında RF gücünü ölçebilen çeşitli güç kafası modelleri mevcuttur. RadiPower, USB arayüzü sayesinde kolay bağlantı imkanı sunan, uygun fiyatlı, hızlı ve yüksek hassasiyetli bir RF güç ölçüm kafasıdır.

• RPR2006C modeli 4 kHz ile 6 GHz frekans bandını kapsar ve 0,15 dB hassasiyetle ölçüm yapabilir.

• RPR2018C modeli ise 80 MHz ile 18 GHz frekans bandını kapsar ve 0,2 dB hassasiyetle ölçüm yapabilir.

Bu geniş ürün yelpazesi, EMC standartlarına uygun etkili bağışıklık (immunity) testlerini mümkün kılar.

Takılabilir Kart

RadiPower RF güç kafası, USB konektörleri kullanılarak USB1004A takılabilir karta bağlanabilir. Bu kart, dört adede kadar RadiPower kafasını destekleyebilir ve yalnızca bir cihazla iki amplifikatörün ileri ve yansıyan güç ölçümlerini yapmayı mümkün kılar. Takılabilir kart, RadiCentre EMC ölçüm sistemine takılabilir ve bu sistem;

• 1 yuvalı (CTR1001S),

• 2 yuvalı (CTR1004B)

• veya 7 yuvalı (CTR1009B)
  versiyonlarında mevcuttur.

Bağımsız (Stand-Alone) Kullanım

RadiPower güç kafası, bağımsız olarak da kullanılabilir. Bu durumda güç kafası, bir USB kablosu aracılığıyla doğrudan bir bilgisayara bağlanır ve ölçülen güç seviyeleri, standart olarak verilen RadiMon izleme programı kullanılarak bilgisayarda görüntülenir.

Hızlı

RadiPower RF güç ölçer, özellikle düşük veya değişken güç seviyelerinde son derece hızlıdır. Bu durum, düşük bağışıklık seviyelerinde yapılan bağışıklık testlerinde sıkça karşılaşılır. Hızlı ölçüm kapasitesi, toplam ölçüm hızında %50'den fazla bir artış sağlayabilir.

Yüksek Dinamik Aralık

• RadiPower 6 GHz modeli > 65 dB dinamik aralığa,

• RadiPower 18 GHz modeli ise > 55 dB dinamik aralığa sahiptir.
  Bu sayede her iki model de tipik bağışıklık uygulamaları ve standartları için son derece uygundur.

Geniş Bant

RadiPower’ın iki modeli 4 kHz ila 18 GHz arasındaki frekans bantlarını kapsayarak, askeri, otomotiv ve CE işareti gibi tüm EMC bağışıklık testleri için mükemmel bir çözüm sunar:

• RadiPower 6 GHz (model RPR2006C) standart olarak 9 kHz ila 6 GHz frekans aralığını kapsar ve çoğu iletilmiş (conducted) ve yayılan (radiated) bağışıklık testlerini destekler.

  • #010 opsiyonu ile 9 kHz altı genişletme yapılabilir ve cihaz 4 kHz’den ölçüm yapabilir; bu, MilStd. 461 CS-114 gibi güç kabloları üzerinde yapılan BCI ortak mod testleri için gereklidir.

• RadiPower 18 GHz (model RPR2018C) ise 80 MHz ila 18 GHz arası güç ölçümleri yapar.

Yüksek Hassasiyetli Ölçümler

RadiPower;

• RPR2006C modeli için 0,15 dB,

• RPR2018C modeli için ise 0,2 dB hassasiyetle ölçüm yapar.
  Bu yüksek hassasiyet sayesinde EN61000-4-3/-6 veya ISO/IEC 11452-2/-3/-4/-5/-7 gibi standartlara uygun testler için uygundur.

Bağışıklık (Immunity) Uygulamaları

Bağışıklık uygulamalarında ya alan ya da güç seviyeleri ölçülmelidir.

• Gerçek alan değerleri, RadiSense LASER destekli E-alan sensörü ile ölçülebilir.

• Güç seviyeleri ise RadiPower ile ölçülebilir.
  Çoğu durumda, hem ileri (forward) hem de yansıyan (reflected) güç ölçümü gereklidir.
  USB1004A takılabilir kartı, dört kafaya kadar kontrol edebildiği için RadiPower çözümü EMC güç ölçümleri için idealdir.

Ölçüm Belirsizliği

Ölçüm belirsizliğine genellikle empedans uyumsuzluğu sebep olur. RadiPower, çok düşük bir Standing Wave Ratio (SWR) değerine sahiptir. Bu özellik, RadiPower ile yapılan ölçümlerde çok iyi ölçüm belirsizliği sonuçları elde edilmesini sağlar.

Model/Opsiyon Seçim Tablosu
