Eğitim seti ile en az aşağıda belirtilen uygulamalar yapılabilmelidir.
• Polar çizimleri ve polarizasyon
• Dalga modülasyon & demodülasyonu
• Anten kazancı ve anten ışın genlik çalışması
• Akım ön – arka oran çalışması
• Anten eşleşisi
• Uzaklık ile anten ışınımı
• Deney yapımını kolaylaştırmak için RF üreteci, DC verici uzantısı ve detektörlü alıcı uzantısı
• Farklı tip antenler ile deneyler
• Anten üretim kiti
• İleri / Geri güç ve SWR ölçümleri
Eğitim seti, Windows 98/ XP/ Window 7 uyumlu Işınım kalıp çizme yazılımı ile birlikte sunulmalıdır (Bilgisayar Destekli Modeli)
Eğitim Seti, step motorlu anten ünitesi ile birlikte sunulmalıdır. Anten Ünitesi aşağıdaki özellikleri içermelidir. (Bilgisayar Destekli Modeli)
• Mikrokontrolcü tabanlı yüksek hassasiyetli step motor
• Otomatik sıfır noktası ayarlama
• Dahili DC güç kaynağı
• RS232 arabirimi
Eğitim setinde en az aşağıda belirtilen teknik özellikler bulunmalıdır.
• Besleme Gerilimi 220V AC / 50-60Hz / ± %10
• RF Jeneratörü 750 Mhz (çıkış ayarlı)
• Ton Jeneratörü 1 KHz (çıkış ayarlı)
• Yönlü Bağlayıcı İleri - Geri (seçimli)
• Anten Rotasyonu 0 - 360 °C
• Çözünürlük 1 °C
• Alıcı Anteni Reflektörlü, çift kutuplu
• Dedektör Göstergesi Seviye ayarlı ölçüm
• En fazla 3 VA Güç Tüketimi
• Ara bağlantılar 2 mm banana soket
Eğitim seti ile her tipteki antenler için yapılan deneylerin detaylı prosedürlerini ve teorik bilgilerini içeren çalışma kitabı ve aşağıda belirtilen ekipmanlar verilmelidir.

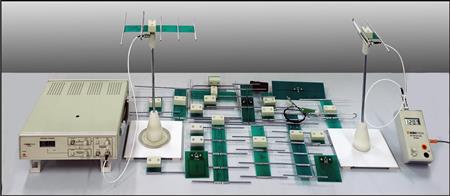

Verici Antenler; Dipol λ/2, Dipol λ/4, Dipol 3λ/2, Katlı Dipol λ/2, Yagi UDA Katlı Dipol (3E), Yagi UDA Katlı Dipol (5E), Yagi UDA Dipol (5E), Yagi UDA Dipol (7E), Yatay uç hertz beslemeli anten, Yatay uç zeppelin beslemeli anten, toprak anteni, reflektörlü ve direktörlü toprak anteni, uzun anten, halka anten, burma anten, λ/2 faz dizisi, λ/4 faz dizisi, kombine doğrusal dizi, log periyodik anten, eşkenar dörtgen anten, kesik paraboloid reflektörlü anten, enine dizi BNC Çeviriciler; BNC-T, BNC-BNC M adaptörü, BNC-BNC F adaptörü, BNC-BNC kablo
Diğer Aksesuarlar; Işınım kalıp çizme yazılımı, Akım Probu, Montaj Standı, Ayar tornavidası, , Polar grafiği (2 tip), Anten üretim kiti, Kullanım Kılavuzu, Güç kablosu (IEC / 2mt), Aksesuar Çantası
