PLC UYGULAMA MODÜLLERİ
TEKNİK ŞARTNAMESİ
1 ) PLC uygulama modülleri ile endüstride yapılabilecek çözümler örneklenmiş olup, mevcut PLC setlerinizle kullanılabilir yapıda olmalıdır.
2 ) PLC uygulama modülleri aşağıda belirtilen teknik özelliklere sahip olmalı ve belirtilen deneyler yapılabilmelidir.

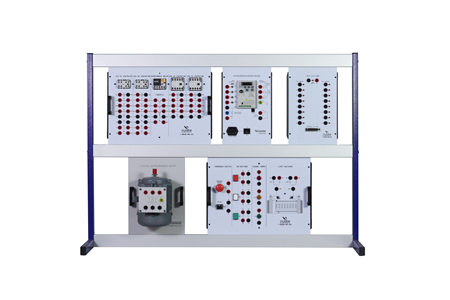

Asenkron Motor Uygulama Modülü
• Banana fis ve D-sub bağlantı seçenekleri
• Tüm giriş/çıkışlar 4 mm çift izoleli banana soketli
• PLC bağlantısı için D-Sub konektör
• En az 4 (dört) adet 24V Kontaktör Termik röle
• Buton grubu Sinyal Lamba grubu Kalıcı tip anahtar Acil durdurma butonu Sınır Anahtarı grubu modülü
• En az 0,375kW Asenkron Motor Sürücü
• 3 fazlı 0,18kW Asenkron Motor
• 3 Fazlı 380/220 Transformatör
• PLC I/O link modülü
• Deney föyü olmalıdır.
• Yapılabilecek deneyler; PLC ile Asenkron Motorun hız ve kumanda uygulamaları
DC Motor Uygulama Modülü
• Banana fis ve D-sub bağlantı seçenekleri
• Tüm giriş/çıkışlar 2 mm banana soketli
• PLC bağlantısı için D-Sub konektör
• 2 Adet Röle
• Buton Grubu
• Sinyal Lambaları
• DC Motor Sürücü
• DC Motor
• PLC ile DC Motorun hız ve kumanda uygulamaları
• Deney Föyü
• Yapılabilecek deneyler; PLC ile DC Motorun hız ve kumanda uygulamaları
Sensör Uygulamaları Modülü
• Banana fiş ve D-sub bağlantı seçenekleri
• Tüm giriş/çıkışlar 2 mm banana soketli
• PLC bağlantısı için D-Sub konektör
• Endüktif, Kapasitif ve Optik sensörler
• Sinyal Lambaları
• Uygulama malzemeleri
• Deney Föyü
• Yapılabilecek deneyler; Sensörler ile PLC uygulamaları
Trafik Sinyalizasyon Simülasyon Modülü
• Banana fiş ve D-sub bağlantı seçenekleri
• Tüm giriş/çıkışlar 2 mm banana soketli
• PLC bağlantısı için D-Sub konektör
• Kavsak modeli ve sinyalizasyon lambaları
• Deney Föyü
• Yapılabilecek deneyler; Trafik sinyalizasyon uygulaması
Seviye ve Pompa Simülasyon Modülü
• Banana fiş ve D-sub bağlantı seçenekleri
• Tüm giriş/çıkışlar 2 mm banana soketli
• PLC bağlantısı için D-sub konektör
• Led göstergeli ve 0..10V çıkışlı tank seviye simülasyonu
• 0…10V girişle veya manuel Tank boşaltım vana simülasyonu
• Manuel veya PLC kontrollü pompa hız simülasyonu
• Deney Föyü olmalıdır
• Yapılabilecek deneyler; Sıvı içeren bir tankın seviye ölçümü/kontrolü, dolumu ve boşaltımı ile ilgli uygulamaları; gerçek analog ve dijital sinyaller kullanılarak simüle edebilecek sekilde yapılan PLC uygulamaları yapılabilmelidir.
Basınç Kontrol Simülasyon Modülü
• Banana fiş ve D-sub bağlantı seçenekleri
• Tüm giriş/çıkışlar 2 mm banana soketli
• PLC bağlantısı için D-sub konektör
• 0..10V girişle veya manuel tank çıkışı basınç kontrol simülasyonu
• 0..10V çıkışlı basınç sensörü simülasyonu
• PLC kontrollü hava tahliye vanası simülasyonu
• Deney Föyü
• Yapılabilecek deneyler; Basınçlı bir tankın basınç ölçümü ve kontrolü ile ilgli uygulamaları; gerçek analog ve dijital sinyaller kullanılarak simüle edebilecek şekilde yapılan PLC uygulamaları
Grafik Tabanlı Dokunmatik Operatör Paneli Modülü
• 7” dokunmatik ekran 65536 renk, 8 tuşlu, 800x480 pixel TFT ekranlı
• RS232/RS485 profibus RJ 45 profinet
• TIA portal yazılım desteği
• Deney Föyü
• Yapılabilecek deneyler; Operatör Paneli ve PLC ile birlikte temel/giriş çıkış uygulamaları, Metin tabanlı uygulamalar, Grafik tabanlı uygulamalar, çeşitli fonksiyon kullanımları
Text Tabanlı Operatör Paneli Modülü
• 3.6” FSTN display monochrome
• 240x80 piksel çözürülük
• 10 Tuslu (kullanıcı tanımlı)
• Profinet için RJ45 girişli
• 4 Renkli Arka Plan Aydınlatma
• TCP/IP Profinet Haberleşme Portu
• Deney Föyü olmalıdır
• Yapılabilecek deneyler; Operatör Paneli ve PLC ile birlikte temel/giriş çıkış uygulamaları, Metin tabanlı uygulamalar, çeşitli fonksiyon kullanımları yapılabilmelidir.
