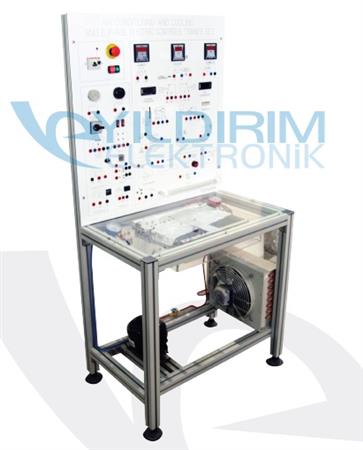

SOĞUTMALARDA BİR FAZLI ELEKTRİK KUMANDA EĞİTİM SETİ TEKNİK ŞARTNAMESİ
1) Üretici firma TSE ya da ISO 9000 Kalite Güvence belgelerinden birisine sahip olmalıdır.
2) Eğitim seti; soğutma sistemlerinin elektrik kumada ve kontrol yapısı, çalışması ve teorisinin gözlenmesi, oluşan arızaların tespiti - giderilmesi, devre elemanlarının tanınması ve uygulamalı eğitime yardımcı olacak yapıda olmalıdır.
3) Eğitim setinde kullanılan bütün elemanlar endüstriyel ve günlük hayatta kullanılan modelleriyle birebir aynı yapıda olmalı ve endüstri sektöründe de kullanılabilmelidir.
4) Eğitim seti, opsiyonel olarak set üzerinde yapılan deneylerin bilgisayar ortamından kontrol edilip, gözlenmesini sağlamak istendiğinde bilgisayara bağlanabilir yapıda olmalıdır.
5) Eğitim seti ile en az aşağıda belirtilen deneyler yapılabilmelidir.
• Tek kapılı buzdolabının elektrik bağlantılarının yapılması
• İki kapılı buzdolabının elektrik bağlantılarının yapılması
• No Frost buzdolabının elektrik bağlantılarının yapılması
• Ekovatın farklı yöntemlerle kalkındırılması deneyleri
• Buz çözme işlemi uygulaması
• Kondanser fanının soğutmaya etkisinin incelenmesi
6) Eğitim setinde en az aşağıda belirtilen teknik özellikler bulunmalıdır.
• Besleme gerilimi : 220V - 240V AC, 50/60Hz
• Soğutmalarda bir fazlı elektrik kumanda sistemini gösteren sade yapı
• Dijital ölçüm göstergeleri (Voltmetre, Ampermetre, Cosφmetre)
• Dijital göstergeli Soğutma termostatı ve Fan termostatı
• Ekovat ‘a değişik yol verme yöntemleri
• Start - Stop - Acil durdurma butonları
• Kaçak akım ve sigorta korumalı
• Set üzerindeki tüm giriş - çıkışlar çift yalıtkanlı, 4mm banana soketli
• Set üzerinde aşağıda belirtilen elemanlar bulunmaktadır.
Zaman rölesi, manyetik röle, kontrol röleleri, lamba, kondansatör, elektriksel switch, Dijital termostat, PTC röle
7) Eğitim seti deney masası en az 140 x 50 x 45cm boyutlarında, eloksallı alüminyum profilden tasarlanmış, masa ayakları lastik düzey ayarlı olmalıdır.
8) Eğitim seti ile birlikte soğutmalarda bir fazlı elektrik kumanda ve kontrolü ile ilgili teorik bilgiler, uygulama alanları, elemanların tanınması ve pratikteki şekilleri detaylı olarak anlatılmış eğitim kitabı verilmelidir.
9) Eğitim setinin üretici firma tarafından hazırlanmış en az 2 (iki) yıllık garanti belgesi bulunmalıdır.
10) Eğitim setinin parçaları en az 5 (Beş) yıl boyunca üretici / satıcı firma tarafından ücreti karşılığında sağlanmalıdır.
